Rodillos

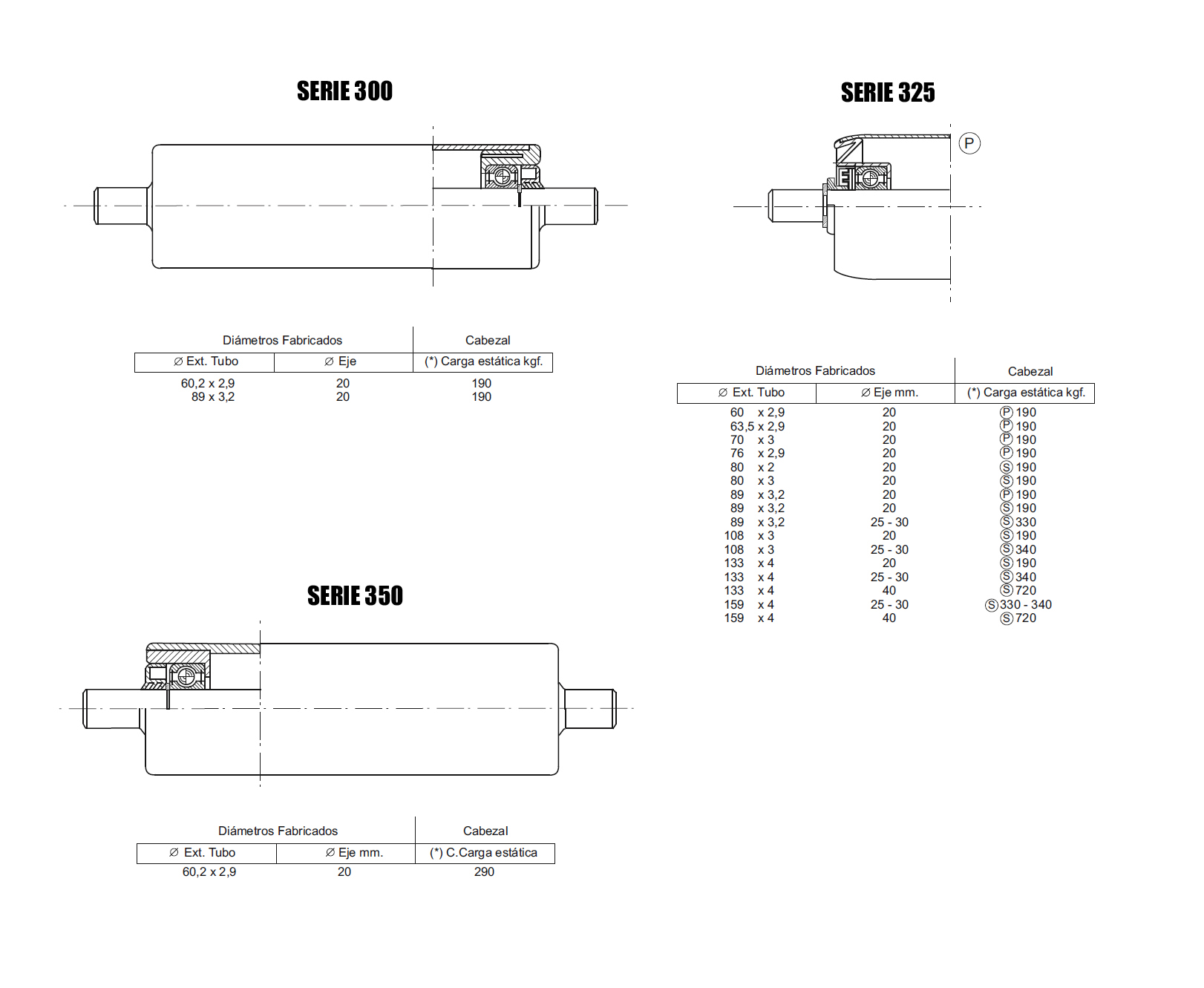

SERIE 300

Aplicación en plantas de áridos, cementeras, etc.



SERIE 325

Aplicación en plantas de áridos, cementeras, canteras, minas.



SERIE 350

Aplicación en plantas de áridos, cementeras, etc.



Para presupuesto rellene cotas y terminación de ejes.

Serie

Cantidad

D (Ø)

d (Ø)

A

B

C

L

RE

M

RI

G

F



Nombre:	Dirección:



Población:	Teléfono:	Correo:



Comentario:







INFORMACIÓN CONSTRUCTIVA

MATERIALES

TUBO:

Serie 300

Acero color natural. Bajo demanda se puede suministrar en acero galvanizado
o con tratamiento de cincado.

Serie 325

Acero color natural. Bajo demanda se puede suministrar con tratamiento de cincado.

Serie 350

Acero color natural. Bajo demanda se puede suministrar con tratamiento de cincado.

EJE:

Serie 300, acero calibrado F-1.
Serie 325, acero calibrado F-1.

Serie 350, acero calibrado F-1.

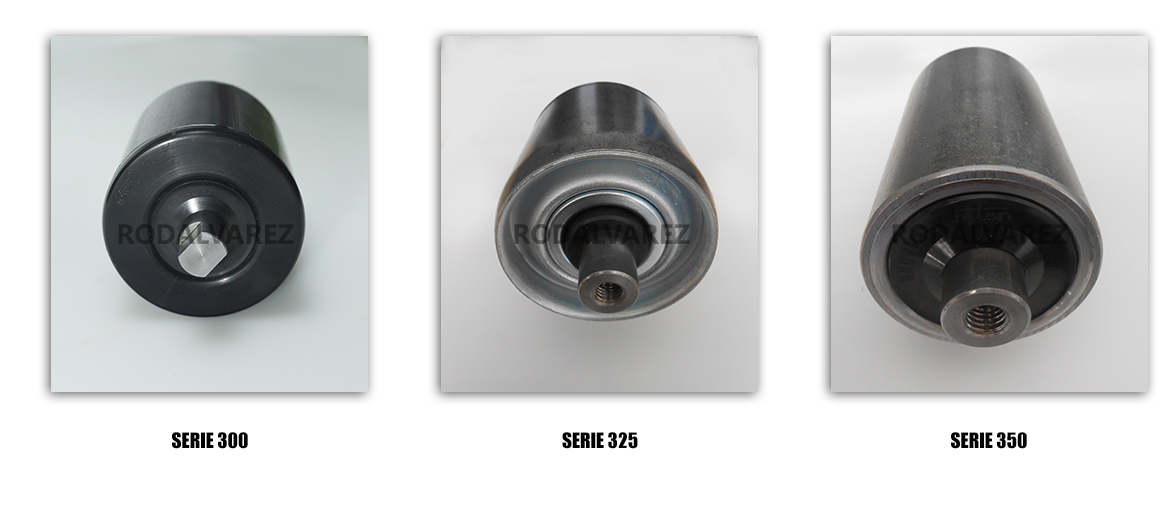

CABEZAL:

(300) De poliamida con rodamientos de precisión sellados ambos lados y retén obturador de tres labios
que protege el rodamiento del polvo y del agua.

(325) Metálico de estampación con rodamiento de precisión sellado ambos lados y retén laberíntico que
protege del polvo y del agua.

(350) Acero mecanizado para alojamiento de rodamiento de precisión y reten obturador especial de tres
labios que lo protege del polvo y del agua.

FIJACIÓN: Anillo Sellers.



EJECUCIÓN
(300) Cabezal de poliamida ensamblado a presión en el tubo. Fijación de eje al rodillo con anillo sellers.

(325) Rodillo de gran robustez. Cabezal metálico soldado o prensado. Fijación de eje al rodillo con anillos sellers.

(350) Rodillo muy robusto diseñado para soportar cargas importantes. Cabezal metálico alojado a presión en mecanizado
practicado al tubo.

APLICACIÓN

Serie 300
Transportes pesados, plantas de áridos, canteras, cementeras, etc.



Serie 325

Transportadores pesados en minas, canteras, plantas de áridos, cementeras, etc.



Serie 350

Transportes pesados: adecuado en rodillos amortiguadores para soportar descargas en tolvas así como en caminos
de rodillos para el transporte de vigas, transportes en canteras, minas, etc.
